MetraSCAN-R 3D™

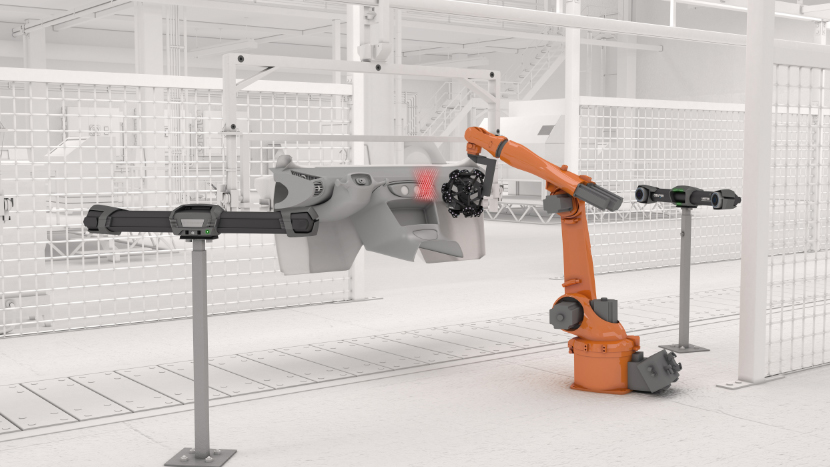

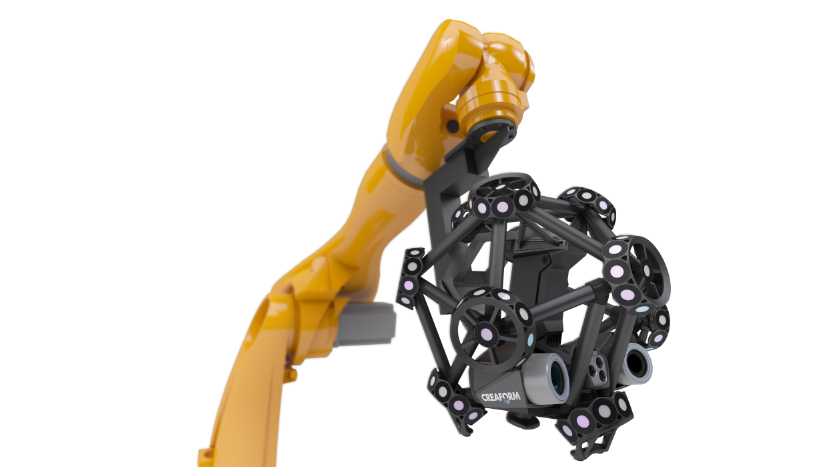

尽可能将质量控制引入零件生产环节,可以加快工业检测流程。针对许多公司希望快速获得精确检测结果的需求,Creaform 开发了机器人装配式光学 CMM 3D 扫描仪 MetraSCAN 3D™ R-Series。该测量系统是 Creaform MetraSCAN 3D 家族的一部分,可帮助制造企业将光学测量和工业自动化的强大优势直接运用在生产线中,使质量控制更加简单高效。MetraSCAN 3D R-Series 与工业机器人配合使用,提高了线上检测和质量控制 (QC) 流程的速度、可靠性和功能多样性。
MetraSCAN 3D R-Series 这项机器人化解决方案以其具有创新意义的设计而备受世人瞩目。该产品可无缝集成到工厂自动化项目中,并可保证最佳的测量精度和速度,从而实现生产效率和产品质量的双重提高。该自动化检测解决方案有 Standard 和 Elite 两种版本可供选择。
该款车间 3D 扫描仪可与 C-Track™ 光学跟踪器完美搭配。用户可以通过单个网络将多达 4 台 C-Track 连接在一起,从而充分发挥 C-Link™ 的功能,大大增强系统的多功能性。
![](images/metrascan/MR2.jpg)
![](images/metrascan/MR1.jpg)
METRASCAN-R 3D™
METRASCAN-R 3D™ 机器人自动化三维扫描仪,技术规格描述:
METRASCAN 750-R™ | METRASCAN 750-R™|ELITE | |
---|---|---|
精度 | 0.03mm | |
分辨率 | 0.05mm | |
测量速率 | 480,000 次测量/秒 | |
基准距 | 300mm | |
景深 | 200mm | |
扫描区域 | 275 x 250 mm | |
光源 | 7x7 条激光十字线 (外加 1 条直线) | |
激光类别 | 二级激光 对人体无害 | |
重量 | 1.38kg | |
尺寸 | 289 x 235 x 296 mm | |
连接标准 | USB 3.0 | |
软件 | VXelements | |
输出格式 | .dae, .fbx, .ma, .obj, .ply, .stl, .txt, .wrl, .x3d, .x3dz, .zpr | |
体积确定度9.1m³空间 | 0.086 mm | 0.064 mm |
体积确定度16.6m³空间 | 0.122 mm | 0.078 mm |
体积精确度结合 MaxSHOT Next™ |
0.060 mm + 0.025 mm/m | 0.044 mm + 0.025 mm/m |
体积精确度结合 MaxSHOT Next™|Elite |
0.060 mm + 0.015 mm/m | 0.044 mm + 0.015 mm/m |
兼容软件 | 3D Systems (Geomagic® Solutions)、InnovMetric Software (PolyWorks)、Dassault Systèmes(CATIA V5 和 SolidWorks)、PTC (Pro/ENGINEER)、Siemens(NX 和 Solid Edge)、Autodesk(Inventor、Alias、3ds Max、Maya、Softimage)。 | |
操作温度范围 | 5-40 °C | |
操作湿度范围(非冷凝) | 10-90% |
*根据 ISO 10360 标准,体积精度被定义为独立于尺寸的值。
