MetraSCAN 3D™
MetraSCAN 3D™ 无臂手持式 MetraSCAN 3D 光学 CMM 扫描系统是市场上最精确的扫描和检测解决方案,无论是在实验室或是现场环境中使用。 结合HandyPROBE,这一完备而且功能强大的解决方案极大地提高了测量或大型部件逆向工程过程的可靠性、速度以及多功能性。
MetraSCAN 3D 扫描仪可以很容易动态地扩展测量范围,而不会降低精度。 与其他配备有关节臂的 3D 扫描仪相比,它们可以完全移动自如,这将促进更高的生产效率和质量。
METRASCAN 3D光学 CMM 扫描仪:
MetraSCAN 350™MetraSCAN 350 提供了更高的分辨率。 它最适合用于测量几何特征明显的项目,如钣金件和工装检测。 |
MetraSCAN 750™由于 MetraSCAN 750 的扫描覆盖面更广,因此它在保持同等精度的情况下可以提供更快的测量速度。 该产品提高了基准距和景深,有助于增强扫描灵活性。 它是大型部件表面测量及逆向工程的理想工具。 |
Creaform 的便携式光学 CMM 3D 扫描仪 MetraSCAN 3D 可有效应对不一致性问题,让用户不再受成本增加、生产及部件审批延误的困扰。该系统可用于对生产工具、夹具、配件、半成品或成品进行逆向工程和尺寸检测,测量尺寸介于 1 米到 3.5 米之间,精度最高可达 0.064 mm。MetraSCAN 3D 光学 CMM 采用光学测量方式,使得测量精度不易受环境变化的影响,因此成为车间质量控制计量的首选解决方案。它无需固定测量设置,无论环境发生何种变化都不会影响其性能水准。
可帮助操作人员更好地管理生产过程,更快速地满足制造业对质量控制 (QC) 的更高要求,同时丝毫不会影响生产效率。
MetraSCAN 3D 光学 CMM 的测量范围可以扩展,测量速度惊人,且对复杂材料的数据采集能力令人惊叹,是市场上极为全面的计量级 3D 扫描仪。它还配备可配对兼容的探测系统供用户选择。在车间环境中实现真正的质量控制。
精度提高 1.5 倍

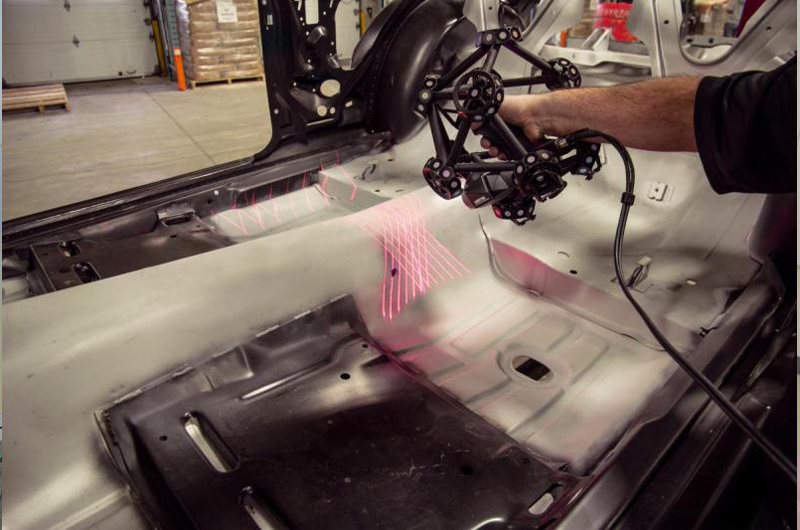

采用 7 条激光十字线,速度提高 12 倍
重量减轻 25%
可扫描任何材料,甚至可扫描黑色、彩色和发亮表面
测量范围增加 16.6 m3
设计结实耐用,确保车间硬件使用的可靠性
具有多功能按钮,与软件交互更为简便
计量级测量:精度高达 0.030 mm、分辨率高达 0.050 mm、具有较高的重复性及可追踪认证

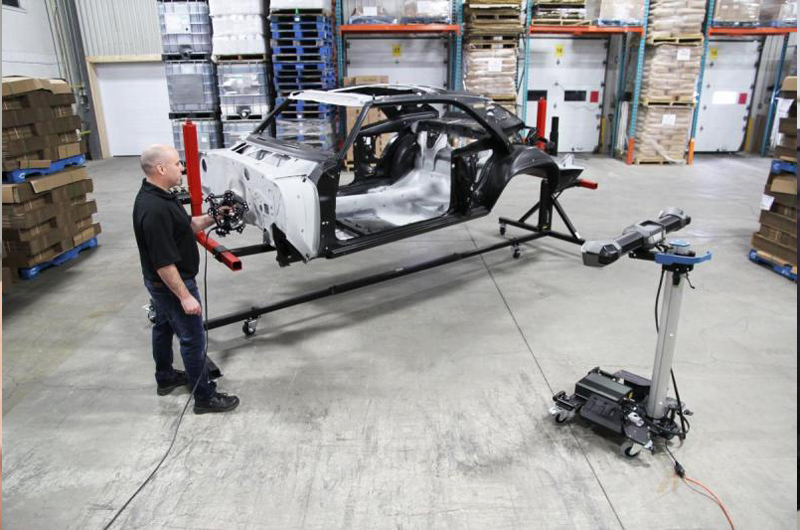

动态参考:通过光学反射器创建一个“锁定”到部件本身的参照系,用户因而可以在测量过程中随意移动对象
体积精度达 0.064 mm
可精确测量尺寸在 0.2 到 10 米之间的部件
现场校准步骤简便,精度不受时间影响
无需固定设置:测量过程中可随时自由移动部件和系统
多功能 3D 扫描:可扫描任何材料,甚至可扫描黑色、彩色和发亮表面
测量范围更宽广并易于扩展
自动对齐:借助光学反射器可实现重复检测而无需重新对齐
新增 HandyPROBE Next,有多种探测功能可供用户选择
具有多功能按钮,与软件交互更为简便
学习周期短,操作直观
市场上最快的 3D 扫描仪:比上一代产品快 12 倍
测量速度在所有激光扫描仪中位居前列:480,000 次测量/秒
自动网格输出:即用型文件,采集完成后立即可用
快速的工作流集成:从物理对象到设计或检测工作流的快捷途径
便于在车间环境中使用
轻质:重量在 1.38 kg 以下
便携式 CMM:可轻松进入部件所在的任何位置

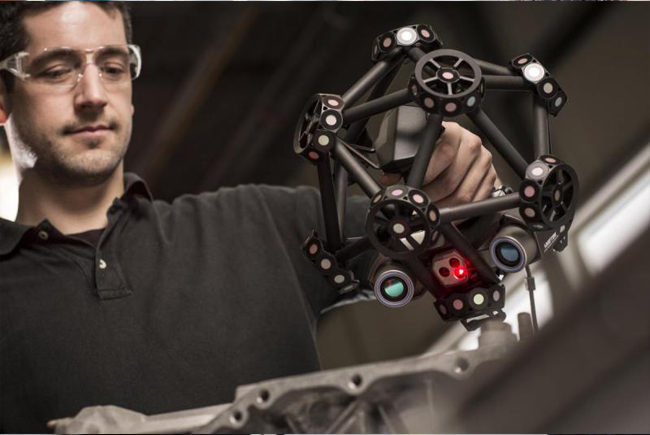

无臂式光学扫描系统
![便携式高精度工业级3D 扫描仪,超高性价比:MetraSCAN 3D](images/metrascan/m1.jpg)
![便携式高精度工业级3D 扫描仪,超高性价比:MetraSCAN 3D](images/metrascan/m2.jpg)
![便携式高精度工业级3D 扫描仪,超高性价比:MetraSCAN 3D](images/metrascan/m3.jpg)
METRASCAN 3D™ 750
METRASCAN 3D™ 三维扫描仪,技术规格描述:
MetraSCAN 750™ | MetraSCAN 750™ | ELITE | |
---|---|---|
精度 | 0.03mm | |
分辨率 | 0.05mm | |
测量速率 | 480,000 次测量/秒 | |
部件尺寸范围 (建议) | 0.1 – 10米 | |
基准距 | 300mm | |
景深 | 200mm | |
扫描区域 | 275 x 250 mm | |
光源 | 7x7 条激光十字线 (外加 1 条直线) | |
激光类别 | 二级激光 对人体无害 | |
重量 | 1.38kg | |
尺寸 | 289 x 235 x 296 mm | |
连接标准 | USB 3.0 | |
软件 | VXelements | |
输出格式 | .dae, .fbx, .ma, .obj, .ply, .stl, .txt, .wrl, .x3d, .x3dz, .zpr | |
体积确定度9.1m³空间 | 0.086 mm | 0.064 mm |
体积确定度16.6m³空间 | 0.122 mm | 0.078 mm |
体积精确度结合 MaxSHOT Next™ |
0.060 mm + 0.025 mm/m | 0.044 mm + 0.025 mm/m |
体积精确度结合 MaxSHOT Next™|Elite |
0.060 mm + 0.015 mm/m | 0.044 mm + 0.015 mm/m |
兼容软件 | 3D Systems (Geomagic® Solutions)、InnovMetric Software (PolyWorks)、Dassault Systèmes(CATIA V5 和 SolidWorks)、PTC (Pro/ENGINEER)、Siemens(NX 和 Solid Edge)、Autodesk(Inventor、Alias、3ds Max、Maya、Softimage)。 | |
操作温度范围 | 5-40 °C | |
操作湿度范围(非冷凝) | 10-90% |
*根据 ISO 10360 标准,体积精度被定义为独立于尺寸的值。
METRASCAN 3D™ 350
METRASCAN 3D™ 三维扫描仪,技术规格描述:
MetraSCAN 350™ | MetraSCAN 350™ | ELITE | |
---|---|---|
精度 | 0.04mm | |
分辨率 | 0.05mm | |
测量速率 | 205,000 次测量/秒 | |
部件尺寸范围 (建议) | 0.1 – 10米 | |
基准距 | 300mm | |
景深 | 200mm | |
扫描区域 | 225 x 250 mm | |
光源 | 3x3 条激光十字线 | |
激光类别 | 二级激光 对人体无害 | |
重量 | 1.38kg | |
尺寸 | 289 x 235 x 296 mm | |
连接标准 | USB 3.0 | |
软件 | VXelements | |
输出格式 | .dae, .fbx, .ma, .obj, .ply, .stl, .txt, .wrl, .x3d, .x3dz, .zpr | |
体积确定度9.1m³空间 | 0.086 mm | 0.064 mm |
体积确定度16.6m³空间 | 0.122 mm | 0.078 mm |
体积精确度结合 MaxSHOT Next™ |
0.060 mm + 0.025 mm/m | 0.044 mm + 0.025 mm/m |
体积精确度结合 MaxSHOT Next™|Elite |
0.060 mm + 0.015 mm/m | 0.044 mm + 0.015 mm/m |
兼容软件 | 3D Systems (Geomagic® Solutions)、InnovMetric Software (PolyWorks)、Dassault Systèmes(CATIA V5 和 SolidWorks)、PTC (Pro/ENGINEER)、Siemens(NX 和 Solid Edge)、Autodesk(Inventor、Alias、3ds Max、Maya、Softimage)。 | |
操作温度范围 | 5-40 °C | |
操作湿度范围(非冷凝) | 10-90% |
*根据 ISO 10360 标准,体积精度被定义为独立于尺寸的值。
